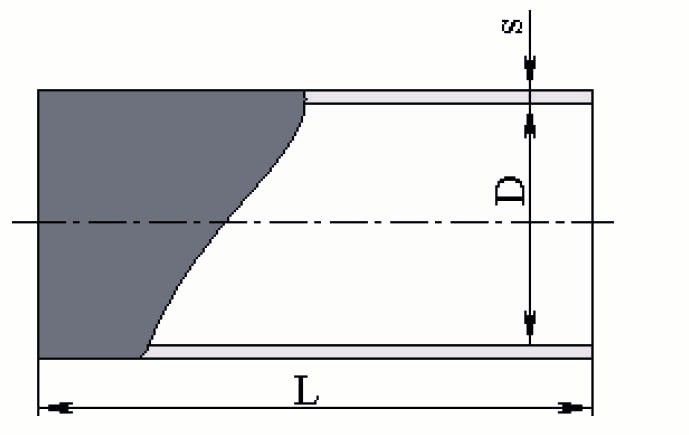

Калькулятор міцності циліндричної обичайки під внутрішнім тиском
Крок 1: тиск і температура
МПа
°C
Крок 2: діаметр і товщина обичайки
мм
мм
1000
ммD = Dн − 2·s
Крок 3: матеріал обичайки
ГОСТ 14249-89, табл. 1
[σ] при 20°C154 МПа
[σ] при T = 20°C154 МПа
η = 1.000 — базова температура
ГОСТ 14249-89, додаток 1 (табл. температурних коефіцієнтів)
Крок 4: захист від корозії
ДСТУ EN ISO 28765 / ГОСТ 9.402 — емалювання; ГОСТ 26251 — протекторний захист магнієвими анодами
Крок 5: прибавки до товщини стінки
років
2.40
ммавтоГОСТ 14249-89, п. 2.4 — c₁ = v·τ
0.5
ммавтоГОСТ 19903-74 (лист гарячекатаний), табл. допусків на товщину
0
ммавтоГОСТ 14249-89, п. 2.4 — c₃ за D/s: <10→15%, 10–30→10%, 30–50→5%, ≥50→0
Крок 6: коефіцієнт зварного з'єднання
ГОСТ 14249-89, табл. 3 (значення φр)
Коефіцієнт запасу міцності
Введена товщина s:
k = —
k > 1.10 — запас >10%
1.00 < k ≤ 1.10 — запас 1–10%
k < 1.00 — не забезпечено
Результати розрахунку
Введіть параметри зліва для розрахунку.
